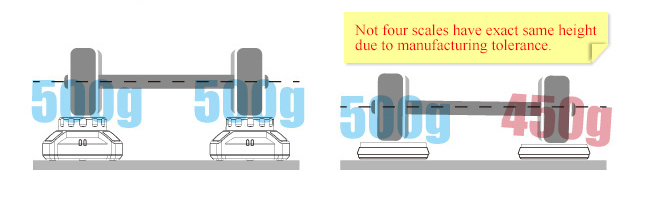

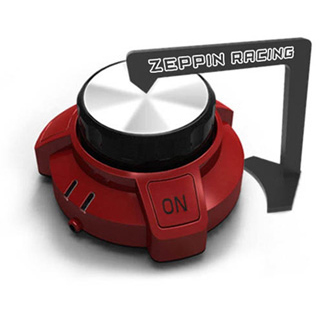

Measuring tool: 4つのスケールを同じ高さにできます。

How to use scale height gauge:
1）スケールを反時計回りに回して一番低くします。
2）LCD ディスプレイにスケールを接続してスイッチをオンします。
3）スケール表面の中央にハイトゲージの頂点を合わせます。
4）LCD ディスプレイが1～2グラムの重量を示すまでスケールを反時計回りに回して合わせます。
5）他のスケールも同様に繰り返して合わせます。

1. 図のように受信機、バッテリー、ESC、ウェイトの重量を再配置し理想的な重量配分を達成します。たとえば左右、50/50 前面と背面に重量 50/50。

2. 図のように真ん中前方にスケールを配置し、各リアタイヤの下にスケールを配置してスプリングカラーを数字が同じになるまで微調整修正します。フロント用も同じ操作を行います。

スペック：

・ 最大重量：合計 8kg（各2kg)

・ 1g 単位で測定可能

・ 自動シャットダウン：3分間使用してないと自動でシャットダウンします。

・ LED インジゲーター：Red, Blue, Green, Yellow

・ スケールサイズ：98 (L) x 98(W) x 53(H) mm

・ LCD ディスプレイサイズ：65(L) x 65(W) x 25(H) mm

・ 重量（電池無し）：620g

同梱品:

・ Tweaker scale x 4pcs

・ LCD display x 1pc

・ Measuring tool x 1pcs

別途必要な物：

単四電池 x 12本（各スケール3本）

ディスプレイ用電池 CR2032 3V x 1本

推奨品:

Shock Length Limiter x 4pcs

セットアップ方法：

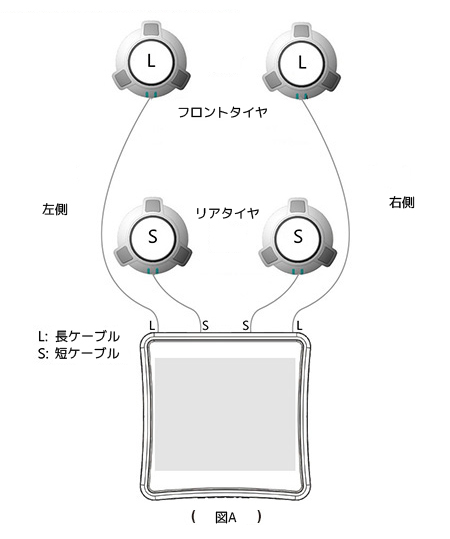

接続には、まず次の手順が必要です。（画像A参照）

1. 2つの長いケーブルのスケールは、USB ポート1と4に接続します。

2. 2つの短いケーブルのスケールは、USB ポート2と3に接続します。

（画像B）

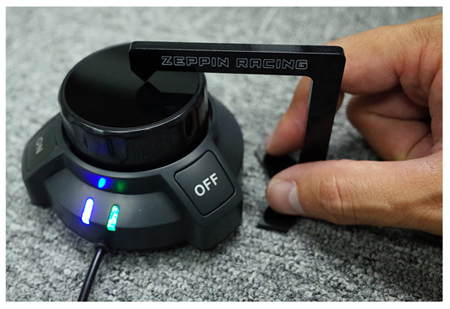

次に、Height キャリブレーションが必要です。（画像B参照）

1．Power ボタンを2秒押して全てのスケールの電源を入れてください。

2. 画像Bのように測定ツールをしっかりとテーブルに保持します。

3. LCD に1gから2gを示すまで、スケールの上部を回して調整してください。その後ツールをしまいます。4つのスケールの全てに Height キャリブレーションを行ってください。

（画像C）

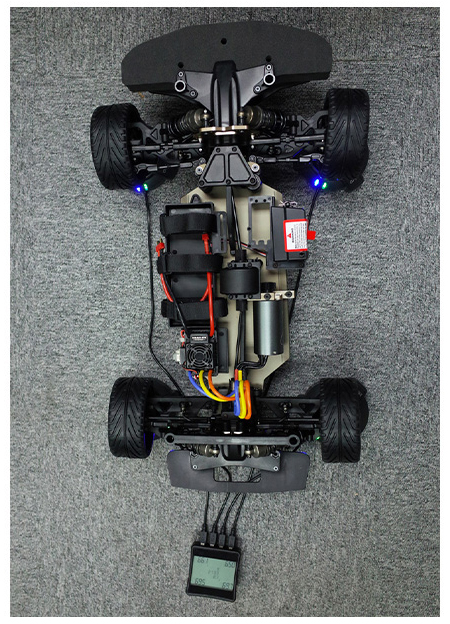

次に、車を置いてください。（画像C参照）

1. 短いケーブルがリアで長いケーブルがフロントです。

LCD Information:
4隅の数字は、各タイヤに掛かっている重量を表示します。

[真ん中の3行 ]

First Line: 左右の重量差を表します。
例）もしスクリーンに R100 と表示されましたら右のサイドが 100g 左より重いことになります。

Second line: 車の総重量です。

Third line： 前後の重量差を表します。
例）もしスクリーンに R100 と表示されましたらリアの重量が 100g フロントより重いことになります。

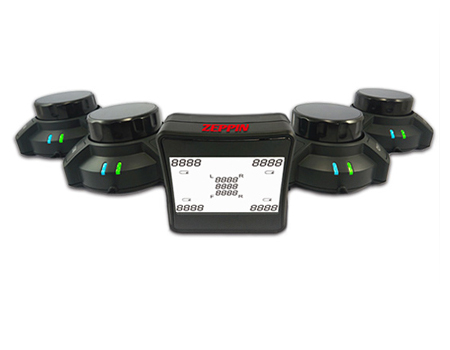

ZR-DTSM-BL デジタルツイーカースケール (Elite Black)

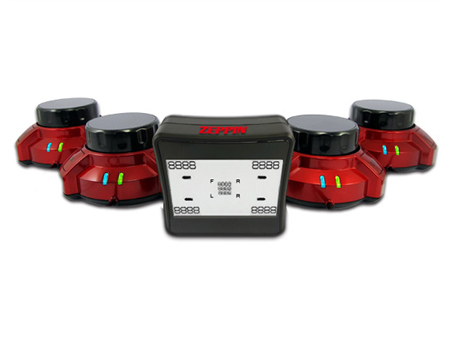

ZR-DTSM-RE デジタルツイーカースケール (Elite Red)
